L2 Switch, PuTTY와 콘솔 연결을 이용해 CLI 사용

L2 스위치 기본 설정할 좋은 기회가 생겨 포스팅을 한다!





PuTTY를 이용한 스위치 설정



적용모델 : Cisco Catalyst 1200 스위치 시리즈



1. PuTTY 다운로드

• 다운로드 주소 :  https://www.putty.org/
• PuTTY란 -> Windows 환경에서 시리얼(COM 포트) 또는 IP(SSH, Telnet 등)를 이용한 스위치 콘솔 연결 클라이언트 프로그램



2. 스위치 장비의 Console 인터페이스와 노트북과 연결

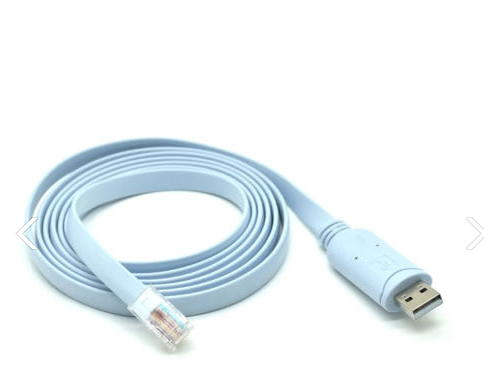

시스코 호환 콘솔 케이블 USB to RJ45 1.8M / 네이버 구매

• 케이블을 사용하는 경우 COM1 이 아닌 COM 포트 번호 할당



3. COM 포트 번호 찾기

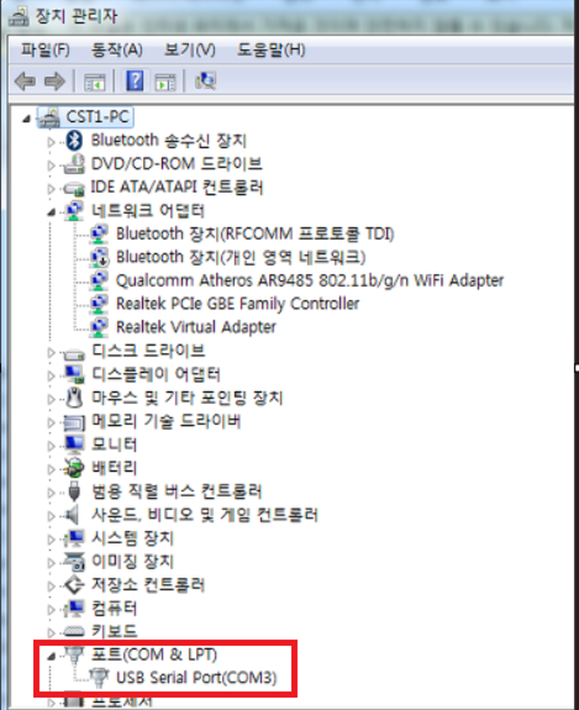

• Windows 로고 -> 장치관리자 -> 포트(COM & LPT) 에 어떤 포트가 제공되는지 확인

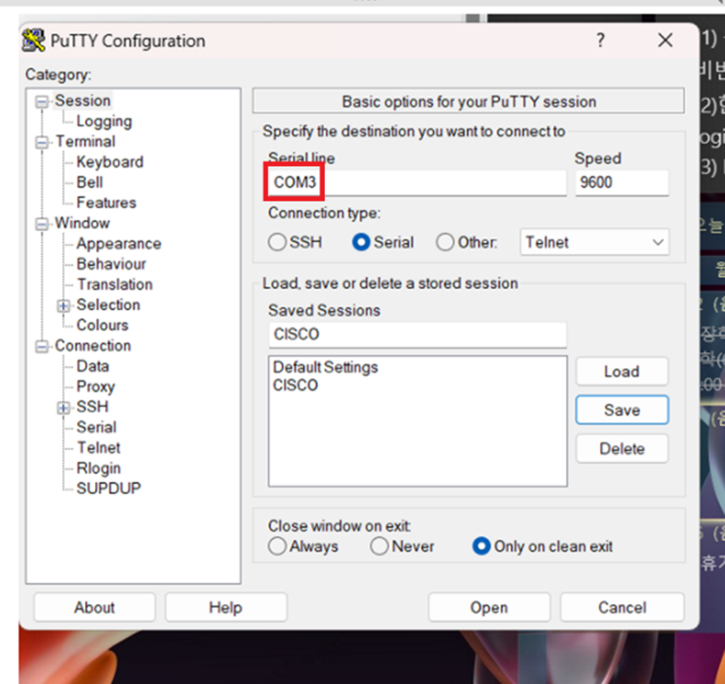

4. PuTTY의 Serial line에 작성



5. Open 클릭하면 CLI 활성화



작업 시작 -!
