[QGIS] 수치표고모델(DEM)을 활용한 경사도 분석

QGIS의 대표적인 기능 중 하나인 경사도 분석을 대해서 쓰려고 한다. 🙌



1️⃣ 국가공간정보포털 - 오픈마켓

행정경계 구역별 데이터를 가져오기 위해 오픈마켓에 들어간다.



스크롤 내리다보면 수치표고모델(DEM)이 나온다.



구하고자 하는 지역을 다운하고 난 후 압축파일에서 img파일만 압축해제한다.

이 글에서는 부산광역시 영도구의 경사도를 구해보겠다.



2️⃣ QGIS 실행후 드래그 앤 드롭

구하고자 하는 지역의 img파일을 띄운 후 웹 - TMS for korea 에서 kakao hybrid를 클릭후 지도를 중첩해준다.

https://jxxngho.tistory.com/10

[QGIS] 지도(카카오맵, 구글지도) 데이터 불러오기



3️⃣ 레스터 - 분석 - 경사  클릭

다음과 같은 창이 뜨는 데 …을 클릭해서 파일을 꼭 저장해준다. 아니면 임시 파일로 저장되어  QGIS종료 시 다 사라진다..



4️⃣ 실행시

레이어 부분에 .tif 파일이 생기고 경사도를 확인해볼 수 있다.

영도구 같은 경우 0도부터 44도까지 있다는 것을 알 수 있다. 왼쪽부분에 하얀부분은 봉래산인 느낌? 아래쪽부분은 해안가라 절벽이라 경사도가 높은 거라 예상된다.

---

✅ 경사도마다 색깔 다르게 색칠

경사도에 따라 색깔을 다르게 표시해보자!



❗️ 레이어 속성 - 심볼 - 단일 밴드 유사색상

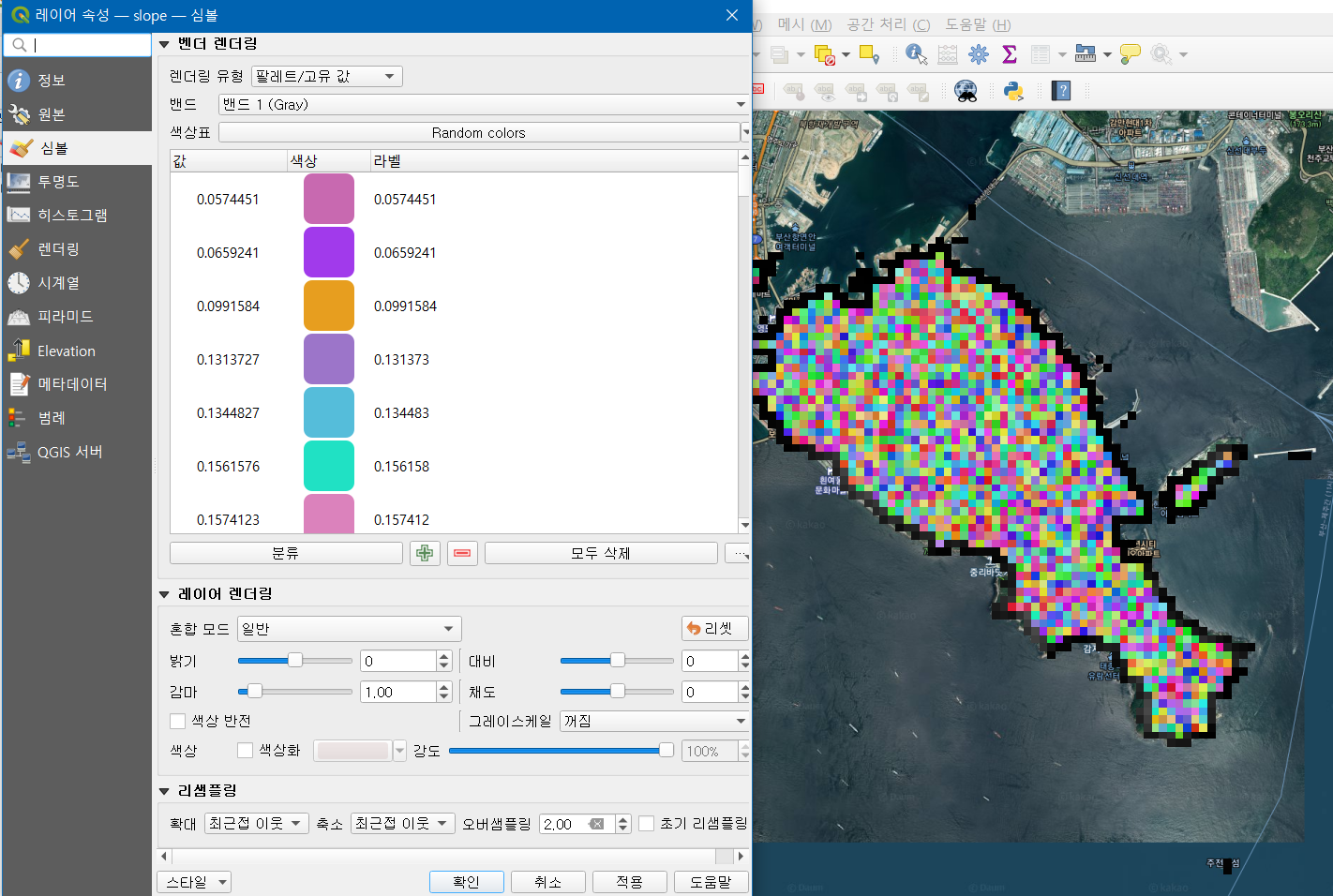

❗️ 레이어 속성 - 심볼 - 팔레트/고유값



✅ 레스터 계산기를 이용하여 조건에 맞는 경사도 추출

표현식에 구하고자 하는 식을 적으면

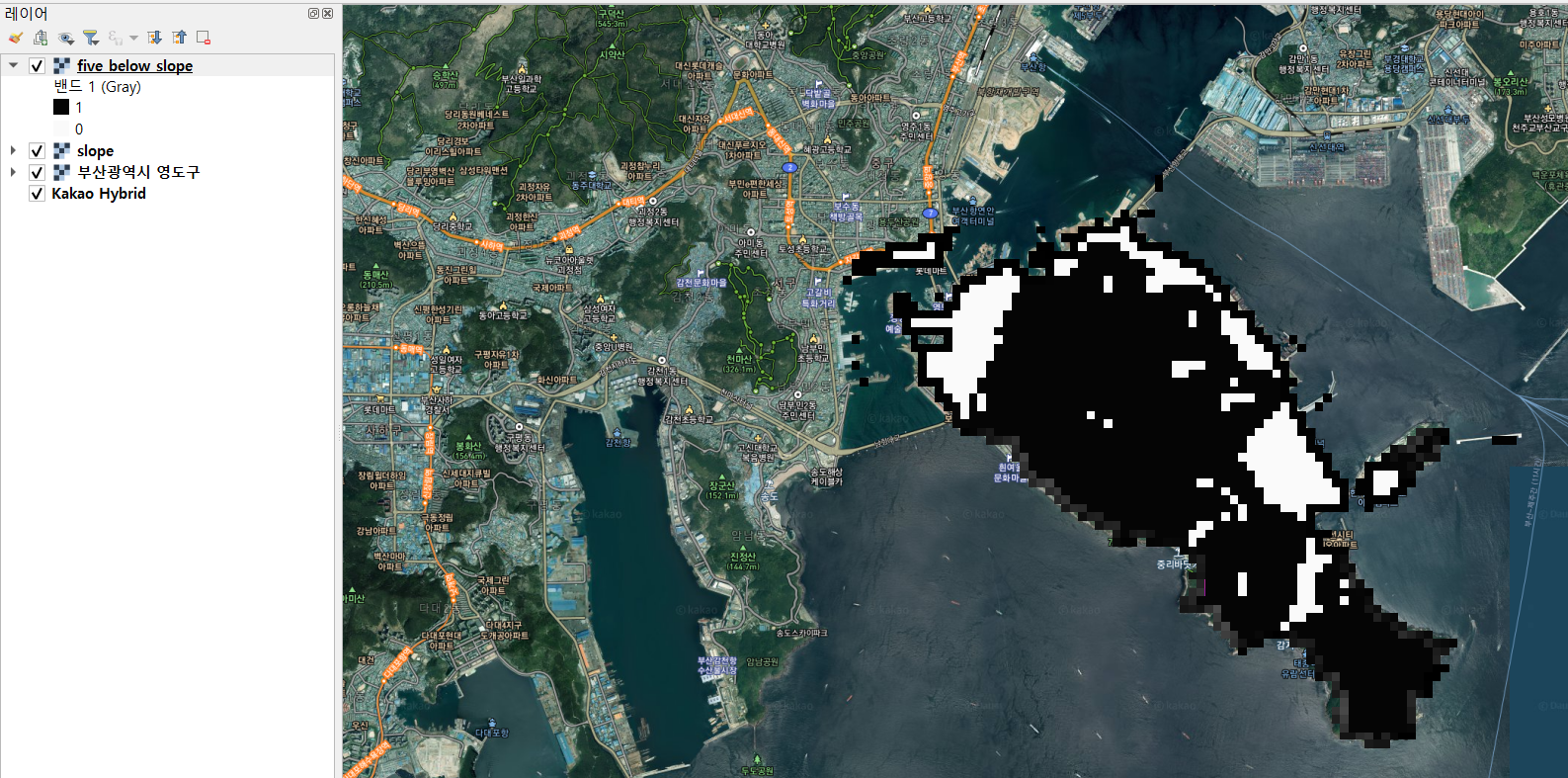

조건에 맞게 색칠해준다. 위 그림은 경사도가 5도 이하면 흰색, 5도 이상이면 검은색으로 표현했다.
